| 产品特性：碳钢 | 加工定制：否 | 品牌：展翔 |
| 型号：各种型号 | 别名：调度绞车 | 用途：矿用提升设备 |
| 电机功率：11 | 规格：各种规格 |

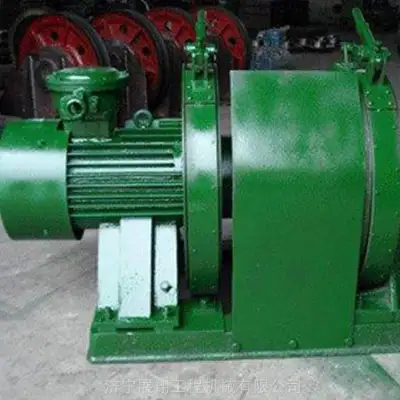

JD调度绞车主要用于煤矿井下和其他矿山在倾角度小于30度的巷道中拖运矿车及其它辅助搬运工作，也可用于回采工作面和掘进工作面装载站上调度编组矿车。JD型绞车主要卷筒及行星齿轮传动装置，刹车装置，底座，隔爆电动机等部件组成，绞车的减速机构采用了两组内齿轮传动副和一组行星齿轮系，两组内齿轮副装在卷筒体内，电动机的轴端装有电机齿轮直接伸入卷筒内，使绞车体积减小，结构紧凑，在绞车内部各转动处均采用滚动轴承，绞车上安装有两个刹车装置，在电动机一侧的刹车用来制动卷筒，在大内齿轮上的刹车，具有离合器的作用，当此刹车被完全刹紧时，（行星）齿轮沿大内齿轮转动，带动卷筒工作，利用两刹车的交替工作，可使被牵引的负载调运或停止在任何所需的位子。
JD-1.6/调度绞车参数：
型号：JD-1.6；
外层钢丝绳静张力KN：16；
绳速zui小（内层）m/s：0.733；
绳速（外层）m/s：1.399；
绳速平均m/s：1.066；
钢丝绳直径mm：16；容绳量m：400；
滚筒尺寸mm：310*400；
总减速比：42.24；长：1435；
宽：1217；高：1255；
绞车重量含电机kg：1370；
电动机型号：YBJ25-4；
电动机功率KW：25；
电动机转速r/min：1470；
电动机电压V：380/660或660/1140；
