| 产品特性：碳钢 | 加工定制：否 | 品牌：展翔 |
| 型号：各种型号 | 别名：配水闸阀 | 用途：矿用配水闸阀 |
| 电机功率：11 | 规格：各种规格 |

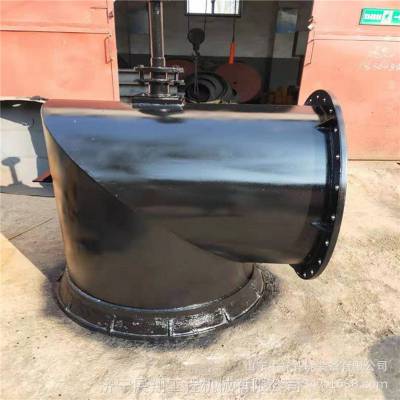

一、矿用配水闸阀 煤矿井下抽水用电动配水阀 结构说明
1、闸阀由操纵台、连接杆、阀杆、闸阀、短管等部件组成。
2、PZII型用小型电动机作为动力源替代人工操作，方便、快捷。
3、闸阀由阀体和阀瓣构成。
（1）闸体为焊接件，下部装有一锥形密封环，与阀瓣共同构成密封部分。
（2）阀瓣由焊接件与橡胶垫构成，通过带环螺钉组件与阀杆绞接，以***阀的密封性能。
4、短管用于埋入配水井井壁，为焊接件。
5、连接杆的长度由配水井底板至泵房底板的高度差来确定。分为5米、4.5米、4米、3.5米四种规格。
用户也可以按实际安装高度确定连接杆的长度，按需定制。
三、安装
1、本产品在存放期间，操纵台丝杠应涂以防锈油脂，避免日晒雨淋。阀门部件应避免沾染油脂，
防止橡胶老化。
2、在灌注井壁时，预留短管孔和支撑阀闸的槽钢孔，泵房地面预留操纵台基础孔。
3、连接阀闸和短管的法兰（中间加橡胶垫），把短管穿入预留孔中，借阀闸的外露阀杆找好垂直度，
固定支撑槽钢。
4、操纵台就位后，按说明书要求尺寸提升丝杠。
5、核对阀杆至丝杠间的连接杆长度，装上连接杆，再校对一下垂直度，把操纵台和短管固定。
6、卸下阀杆端部的卡环，检查整个机构操作是否灵活。
安装尺寸表：
型号 | PZI-400 | PZI-500 | PZI-600 | PZI-800 | PZI-1000 | |
公称直径（毫米） | 400 | 500 | 600 | 800 | 1000 | |
介质 | 水 | |||||
介质温度 | 常温 | |||||
操作行程（毫米） | 216 | 216 | 290 | 290 | 314 | |
压力（公斤力/厘米2） | 工作压力 | 1 | ||||
试验压力 | 2.5 | |||||
操纵方式 | 手动操作 | |||||
制造工艺 | 铸造/焊接 | |||||
重量（公斤） | 带法兰短管 | 370 | 450 | 637 | 851 | 1431 |
不带法兰短管 | 289 | 345 | 494 | 656 | 1122 | |
备注 | PZ1-800、PZ1-1000、PZ1-1200为直角钢板焊接铸造组合形式 |
结构及安装尺寸
通径/DN | Dg | D | D1 | D2 | D3 | D4 | d | φ | H1 | H2 | h1 | h2 | h3 | h4 | a1 | a2 | b1 | b2 | C | C1 | C2 | n×d | 2×d1 | n×d2 | u×d3 |
PZI-400 | 400 | 540 | 495 | 535 | 85 | 120 | 35 | 500 | 750 | 988 | 250 | 462 | 723 | 1250 | 300 | 300 | 400 | 400 | 410 | 190 | 70 | 419 | 215 | 417 | 1623 |
PZI-500 | 500 | 640 | 600 | 640 | 85 | 120 | 35 | 600 | 750 | 988 | 300 | 512 | 673 | 1250 | 300 | 300 | 400 | 400 | 470 | 230 | 70 | 419 | 215 | 417 | 1623 |
PZI-600 | 600 | 760 | 705 | 755 | 100 | 136 | 42 | 600 | 750 | 1065 | 350 | 602 | 968 | 1250 | 300 | 300 | 400 | 400 | 520 | 360 | 80 | 419 | 219 | 617 | 2025 |
PZI-800 | 800 | 960 | 920 | 975 | 100 | 135 | 42 | 600 | 750 | 1065 | 450 | 702 | 868 | 1250 | 300 | 300 | 400 | 400 | 625 | 360 | 80 | 419 | 219 | 617 | 2430 |
PZI-1000 | 1000 | 1160 | 1120 | 1175 | 115 | 160 | 50 | 700 | 900 | 1265 | 550 | 842 | 1119 | 1500 | 400 | 400 | 500 | 500 | 720 | 450 | 100 | 419 | 219 | 622 | 2830 |
PZ1型配水闸阀φ1200型技术参数
型号 | 操纵台 | 闸阀 | 短管 | 操作 行程 | 质量(Kg) | |||||||||||||||
B | B1 | D2 | d1 | D1 | H | H1 | B2 | B3 | B4 | B5 | d2 | D3 | H2 | H3 | D | L1 | 带短管 | 无短管 | ||
PZ2-1200 | 500 | 400 | 250 | 22 | 700 | 900 | 1296 | 780 | 652 | 40 | 120 | 23 | 1375 | 1080 | 1106 | 1200 | 650 | 396 | 1446 | 1221 |
采用说明
1、水泵房底板标高和水仓（或配水巷）入口标高之高差H与连接杆长度h值，本设计考虑四种情况，如下表所示：(单位：毫米)
H | 5000 | 4500 | 4000 | 3500 | ||
h | PZI | 400 | 3765 | 3265 | 2765 | 2265 |
500 | ||||||
PZI | 600 | 3497 | 2997 | 2497 | 1997 | |
800 | ||||||
PZI | 1000 | 3100 | 2600 | 2100 | 1600 | |
PZ1 | 1200 | 3040 | 2540 | 2040 | 1540 |
各采用和使用单位，根据实际情况选用，如订货时能提出h值，则按订货单位要求加工，否则连接杆长度按
H=5000时供货，连接杆的一端的法兰根据实际需要的h值在现场焊接。
